Jmeter 图形监视器扩展插件下载及使用

目标

了解如何在客户端下载安装第三方插件

1. 为什么要下载图形监视器扩展插件？

1.1 需求

请求(查询学院-所有)接口1000次的时候如何在客户端Jmeter工具中查看服务器(CPU、内存、网络、磁盘)的使用信息

1.2 问题

1. Jmeter工具打开监听器，没有监控服务器资源的组件
2. 服务器也没有启动被监听资源的服务程序

2. 图形监视器扩展插件有什么用？

作用：提供客户端与服务器交互时各种图形报告

2.1 解决方案分析

1. 服务器：下载服务器端监听服务程序(ServerAgent-2.2.1)
2. 客户端：下载标准扩展插件(JMeterPlugins-Standard-1.4.0.zip)
3. 启动服务器监听器程序(ServerAgent-2.2.1.zip-->startAgent.bat)
4. 客户端加载监听服务器组件图表(jp@gc - PerfMon Metrics Collector)

2.2 插件下载

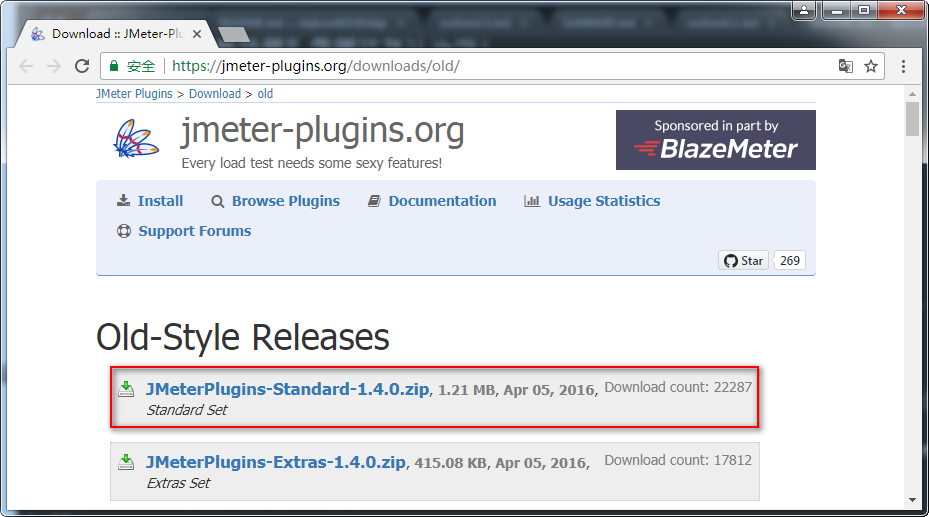

客户端：标准插件下载地址：https://jmeter-plugins.org/downloads/old/
standard-extras

使用：
    1) 解压文件后，复制JMeterPlugins-Standard.jar文件
    2) 将JMeterPlugins-Standard.jar粘贴到Jmeter的Lib目录下面的ext目录
    3) 重启Jmeter

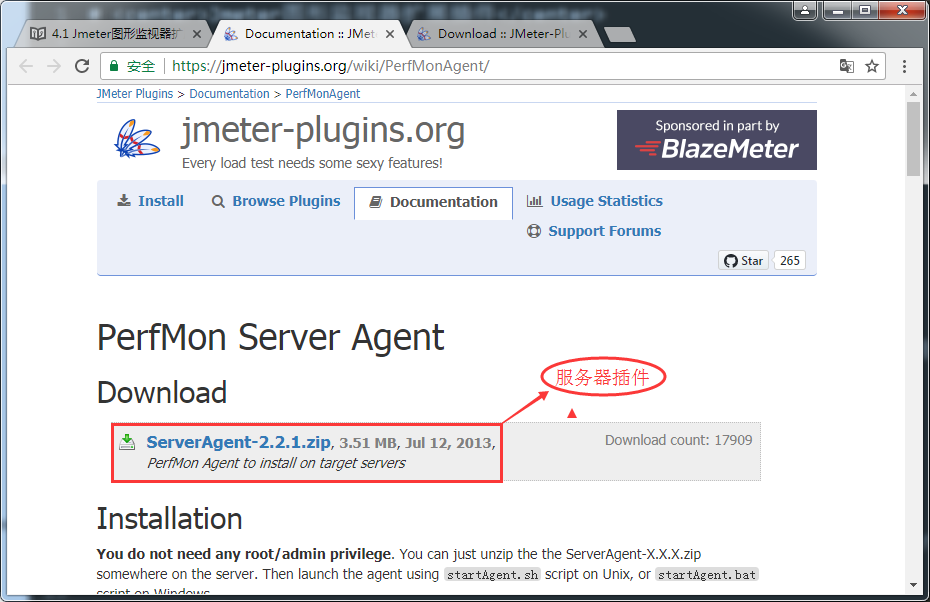

服务器：性能监控插件下载地址：https://jmeter-plugins.org/wiki/PerfMonAgent/
serveragent

1. 解压到服务器任意目录

2.3 服务器端监听服务程序图

监听服务程序

1. 运行：
    1) Windows启动startAgent.bat
    2) Linux启动startAgent.sh

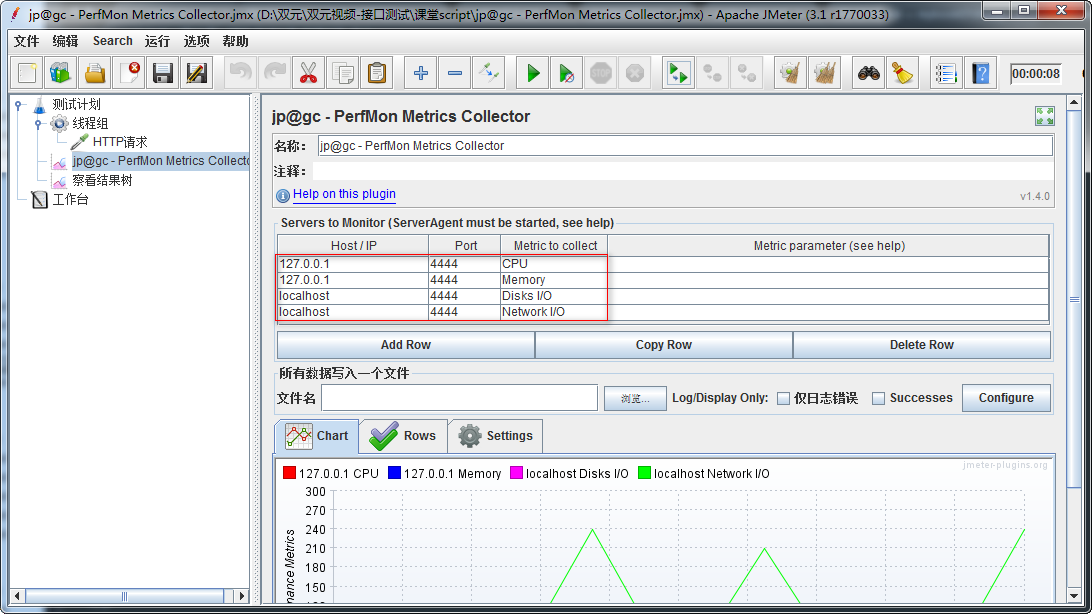

2.4 客户端监听图表插件图

客户端

1. Host/IP：服务器IP地址
2. Port：默认4444(4444为启动服务器监听服务程序时的端口号)
3. Metric to collect：选择要收集的指标（CPU、内存、网络、磁盘）

2.5 插件-总结

1. 服务器端下载监听服务程序
2. 客户端下载标准插件包
3. 标准插件包位置
4. 启动服务监听服务程序
